SLWQ5 系列双电源自动切换控制器用户手册

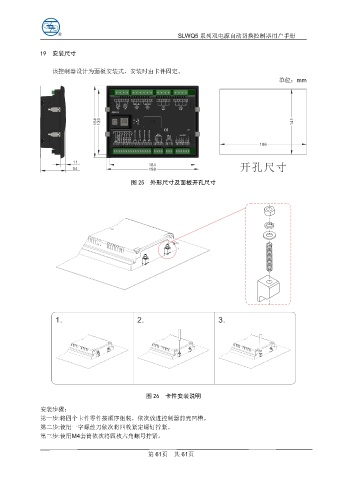

19 安装尺寸
该控制器设计为面板安装式，安装时由卡件固定。
单位：mm
图 25 外形尺寸及面板开孔尺寸
图 26 卡件安装说明
安装步骤：
第一步:将四个卡件零件按顺序组装，依次放进控制器前壳凹槽。
第二步:使用一字螺丝刀依次将四枚紧定螺钉拧紧。
第三步:使用M4套筒依次将四枚六角螺母拧紧。
第 61页 共 61页
