SLWQ5 系列双电源自动切换控制器用户手册

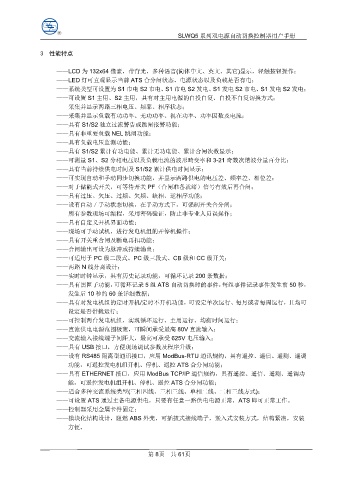

3 性能特点

——LCD 为 132x64 像素，带背光，多种语言(简体中文、英文、其它)显示，轻触按钮操作；
——LED 灯可直观显示当前 ATS 合分闸状态、电源状态以及负载是否有电；
——系统类型可设置为 S1 市电 S2 市电、S1 市电 S2 发电、S1 发电 S2 市电、S1 发电 S2 发电；
——可设置 S1 主用、S2 主用，具有对主用电源的自投自复、自投不自复切换方式；
——采集并显示两路三相电压、频率、相序状态；
——采集并显示负载有功功率、无功功率、视在功率、功率因数及电流；
——具有 S1/S2 独立过流警告或跳闸报警功能；
——具有非重要负载 NEL 跳闸功能；
——具有负载电压监测功能；
——具有 S1/S2 累计有功电能、累计无功电能、累计合闸次数显示；
——可测量 S1、S2 分相电压以及负载电流的波形畸变率和 3-21 奇数次谐波分量百分比；
——具有当前持续供电时间及 S1/S2 累计供电时间显示；
——可实现自动和手动同步切换功能，并显示两路供电的电压差、频率差、相位差；
——对于储能式开关，可等待开关 PF（合闸准备就绪）信号有效后再合闸；
——具有过压、欠压、过频、欠频、缺相、逆相序功能；
——设有自动／手动状态切换，在手动方式下，可强制开关合分闸；
——所有参数现场可编程，采用密码验证，防止非专业人员误操作；
——具有自定义开机界面功能；
——现场可手动试机，进行发电机组的开停机操作；
——具有开关重合闸及断电再扣功能；
——合闸输出可设为脉冲或持续输出；
——可适用于 PC 级二段式、PC 级三段式、CB 级和 CC 级开关；
——两路 N 线分离设计；
——实时时钟显示，具有历史记录功能，可循环记录 200 条数据；
——具有黑匣子功能，可循环记录 5 组 ATS 自动切换时的事件，每组事件记录事件发生前 50 秒，
发生后 10 秒的 60 条详细数据；
——具有对发电机组的定时开机/定时不开机功能，可设定单次运行、每月或者每周运行，且均可
设定是否带载运行；
——可控制两台发电机组，实现循环运行、主用运行、均衡时间运行；
——直流供电电源范围极宽，可瞬间承受最高 80V 直流输入；
——交流输入接线端子间距大，最高可承受 625V 电压输入；
——具有 USB 接口，方便现场调试参数及程序升级；
——设有 RS485 隔离型通讯接口，应用 ModBus-RTU 通讯规约，具有遥控、遥信、遥测、遥调
功能，可遥控发电机组开机、停机、遥控 ATS 合分闸功能；
——具有 ETHERNET 接口，应用 ModBus TCP/IP 通信规约，具有遥控、遥信、遥测、遥调功
能，可遥控发电机组开机、停机、遥控 ATS 合分闸功能；
——适合多种交流系统类型(三相四线、三相三线、单相二线、二相三线方式)；
——可设置 ATS 通过主备电源供电，只要有任意一路供电电源正常，ATS 即可正常工作。
——控制器采用金属卡件固定；
——模块化结构设计，阻燃 ABS 外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装
方便。
