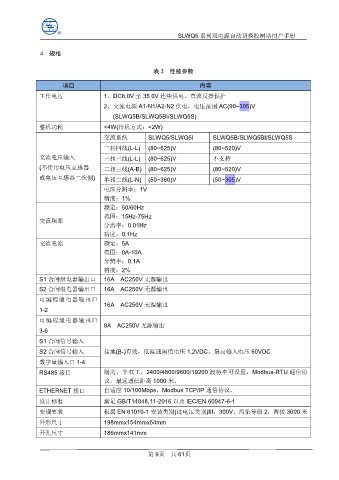

SLWQ5 系列双电源自动切换控制器用户手册

4 规格

表 3 性能参数

项目 内容
工作电压 1、DC8.0V 至 35.0V 连续供电，直流反接保护
2、交流电源 A1-N1/A2-N2 供电，电压范围 AC(90~305)V

(SLWQ5B/SLWQ5BI/SLWQ5S)
整机功耗 <4W(待机方式：<2W)

交流系统 SLWQ5/SLWQ5I SLWQ5B/SLWQ5BI/SLWQ5S
三相四线(L-L) (80~625)V (80~520)V
交流电压输入 三相三线(L-L) (80~625)V 不支持
(不使用电压互感器 二相三线(A-B) (80~625)V (80~520)V
或电压互感器二次侧) 单相二线(L-N) (50~360)V (50~305)V

电压分辨率：1V
精度：1%
额定：50/60Hz
范围：15Hz-75Hz
交流频率
分辨率：0.01Hz
精度：0.1Hz

交流电流 额定：5A
范围：0A-10A
分辨率：0.1A
精度：2%
S1 合闸继电器输出口 16A AC250V 无源输出

S2 合闸继电器输出口 16A AC250V 无源输出
可编程继电器输出口
16A AC250V 无源输出
1-2

可编程继电器输出口
8A AC250V 无源输出
3-6
S1 合闸信号输入
S2 合闸信号输入 接地(B-)有效，低接通阈值电压 1.2VDC，最高输入电压 60VDC
数字量输入口 1-4

RS485 接口 隔离，半双工，2400/4800/9600/19200 波特率可设置，Modbus-RTU 通信协
议，最远通信距离 1000 米。
ETHERNET 接口 自适应 10/100Mbps，Modbus TCP/IP 通信协议。
设计标准 满足 GB/T14048.11-2016 以及 IEC/EN 60947-6-1

安规要求 根据 EN 61010-1 安装类别(过电压类别)III，300V，污染等级 2，海拔 3000 米
外形尺寸 198mmx154mmx54mm
开孔尺寸 186mmx141mm

第 9页 共 61页
