SLWQ5 系列双电源自动切换控制器用户手册
6 操作
6.1 指示灯描述

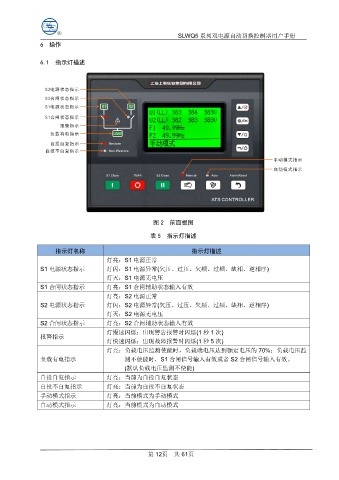

图 2 前面板图
表 5 指示灯描述
指示灯名称 指示灯描述
灯亮：S1 电源正常
S1 电源状态指示 灯闪：S1 电源异常(欠压、过压、欠频、过频、缺相、逆相序)
灯灭：S1 电源无电压
S1 合闸状态指示 灯亮：S1 合闸辅助状态输入有效
灯亮：S2 电源正常
S2 电源状态指示 灯闪：S2 电源异常(欠压、过压、欠频、过频、缺相、逆相序)
灯灭：S2 电源无电压
S2 合闸状态指示 灯亮：S2 合闸辅助状态输入有效
灯慢速闪烁：出现警告报警时闪烁(1 秒 1 次)
报警指示
灯快速闪烁：出现故障报警时闪烁(1 秒 5 次)
灯亮：负载电压监测使能时，负载端电压达到额定电压的 70%；负载电压监
负载有电指示 测不使能时，S1 合闸信号输入有效或者 S2 合闸信号输入有效。
(默认负载电压监测不使能)
自投自复指示 灯亮：当前为自投自复状态
自投不自复指示 灯亮：当前为自投不自复状态
手动模式指示 灯亮：当前模式为手动模式
自动模式指示 灯亮：当前模式为自动模式
