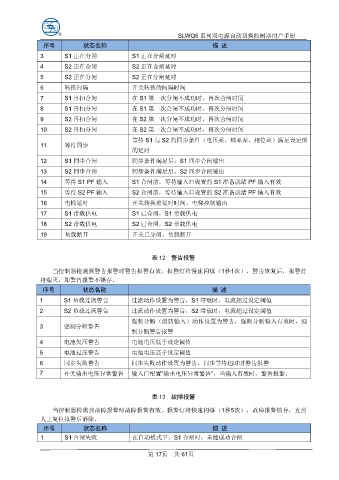

SLWQ5 系列双电源自动切换控制器用户手册
序号 状态名称 描 述
3 S1 正在分闸 S1 正在分闸延时
4 S2 正在合闸 S2 正在合闸延时
5 S2 正在分闸 S2 正在分闸延时
6 转换间隔 开关转换的间隔时间
7 S1 再扣合闸 在 S1 第一次分闸不成功时，再次合闸时间
8 S1 再扣分闸 在 S1 第一次合闸不成功时，再次分闸时间
9 S2 再扣合闸 在 S2 第一次分闸不成功时，再次合闸时间
10 S2 再扣分闸 在 S2 第一次合闸不成功时，再次分闸时间
等待 S1 与 S2 的同步条件（电压差、频率差、相位差）满足设定值
11 等待同步
的延时
12 S1 同步合闸 同步条件满足后，S1 同步合闸输出
13 S2 同步合闸 同步条件满足后，S2 同步合闸输出
14 等待 S1 PF 输入 S1 合闸前，等待输入口设置的 S1 准备就绪 PF 输入有效
15 等待 S2 PF 输入 S2 合闸前，等待输入口设置的 S2 准备就绪 PF 输入有效
16 电梯延时 开关转换前延时时间，电梯控制输出
17 S1 带载供电 S1 已合闸，S1 带载供电
18 S2 带载供电 S2 已合闸，S2 带载供电
19 负载断开 开关已分闸，负载断开
表 12 警告报警
当控制器检测到警告报警时警告报警有效，报警灯将慢速闪烁（1秒1次），警告恢复后，报警灯
将熄灭，即警告报警不锁存。
序号 状态名称 描 述
1 S1 负载过流警告 过流动作设置为警告，S1 带载时，电流超过设定阈值
2 S2 负载过流警告 过流动作设置为警告，S2 带载时，电流超过设定阈值
强制分断（消防输入）动作设置为警告，强制分断输入有效时，强
3 强制分断警告
制分断警告报警
4 电池欠压警告 电池电压低于设定阈值
5 电池过压警告 电池电压高于设定阈值
6 同步失败警告 同步失败动作设置为警告，同步等待超时时警告报警
7 开关输出电压异常警告 输入口配置”输出电压异常警告”，当输入有效时，警告报警。
表 13 故障报警
当控制器检测到故障报警时故障报警有效，报警灯将快速闪烁（1秒5次），故障报警锁存，直到
人工复位报警后消除。
序号 状态名称 描 述
1 S1 合闸失败 在自动模式下，S1 合闸时，未能成功合闸
