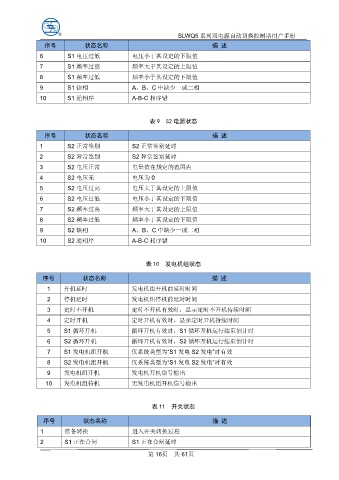

SLWQ5 系列双电源自动切换控制器用户手册
序号 状态名称 描 述
6 S1 电压过低 电压小于其设定的下限值

7 S1 频率过高 频率大于其设定的上限值
8 S1 频率过低 频率小于其设定的下限值
9 S1 缺相 A、B、C 中缺少一或二相

10 S1 逆相序 A-B-C 相序错

表 9 S2 电源状态

序号 状态名称 描 述
1 S2 正常鉴别 S2 正常鉴别延时
2 S2 异常鉴别 S2 异常鉴别延时

3 S2 电压正常 电量值在规定的范围内
4 S2 电压无 电压为 0
5 S2 电压过高 电压大于其设定的上限值

6 S2 电压过低 电压小于其设定的下限值
7 S2 频率过高 频率大于其设定的上限值
8 S2 频率过低 频率小于其设定的下限值

9 S2 缺相 A、B、C 中缺少一或二相
10 S2 逆相序 A-B-C 相序错

表 10 发电机组状态

序号 状态名称 描 述
1 开机延时 发电机组开机前延时时间

2 停机延时 发电机组停机前延时时间
3 定时不开机 定时不开机有效时，显示定时不开机持续时间
4 定时开机 定时开机有效时，显示定时开机持续时间

5 S1 循环开机 循环开机有效时，S1 循环开机运行结束倒计时
6 S2 循环开机 循环开机有效时，S2 循环开机运行结束倒计时
7 S1 发电机组开机 仅系统类型为“S1 发电 S2 发电”时有效
8 S2 发电机组开机 仅系统类型为“S1 发电 S2 发电”时有效

9 发电机组开机 发电机开机信号输出
10 发电机组待机 无发电机组开机信号输出

表 11 开关状态

序号 状态名称 描 述
1 准备转换 进入开关转换过程
2 S1 正在合闸 S1 正在合闸延时
