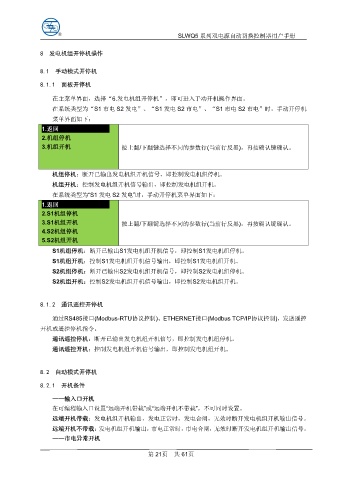

SLWQ5 系列双电源自动切换控制器用户手册
8 发电机组开停机操作
8.1 手动模式开停机
8.1.1 面板开停机
在主菜单界面，选择“6.发电机组开停机”，即可进入手动开机操作界面。
在系统类型为“S1 市电 S2 发电”、“S1 发电 S2 市电”、“S1 市电 S2 市电”时，手动开停机
菜单界面如下：
1.返回
2.机组停机
3.机组开机 按上翻/下翻键选择不同的参数行(当前行反黑)，再按确认键确认。
机组停机：断开已输出发电机组开机信号，即控制发电机组停机。
机组开机：控制发电机组开机信号输出，即控制发电机组开机。
在系统类型为“S1 发电 S2 发电”时，手动开停机菜单界面如下：
1.返回
2.S1机组停机
3.S1机组开机 按上翻/下翻键选择不同的参数行(当前行反黑)，再按确认键确认。
4.S2机组停机
5.S2机组开机
S1机组停机：断开已输出S1发电机组开机信号，即控制S1发电机组停机。
S1机组开机：控制S1发电机组开机信号输出，即控制S1发电机组开机。
S2机组停机：断开已输出S2发电机组开机信号，即控制S2发电机组停机。
S2机组开机：控制S2发电机组开机信号输出，即控制S2发电机组开机。
8.1.2 通讯遥控开停机
通过RS485接口(Modbus-RTU协议控制)、ETHERNET接口(Modbus TCP/IP协议控制)，发送遥控
开机或遥控停机指令。
通讯遥控停机：断开已输出发电机组开机信号，即控制发电机组停机。
通讯遥控开机：控制发电机组开机信号输出，即控制发电机组开机。
8.2 自动模式开停机
8.2.1 开机条件
——输入口开机
在可编程输入口设置“远端开机带载”或“远端开机不带载”，不可同时设置。
远端开机带载：发电机组开机输出，发电正常时，发电合闸，无效时断开发电机组开机输出信号。
远端开机不带载：发电机组开机输出，市电正常时，市电合闸，无效时断开发电机组开机输出信号。
——市电异常开机
