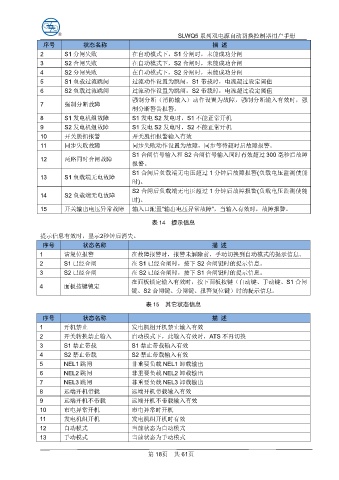

SLWQ5 系列双电源自动切换控制器用户手册
序号 状态名称 描 述
2 S1 分闸失败 在自动模式下，S1 分闸时，未能成功分闸
3 S2 合闸失败 在自动模式下，S2 合闸时，未能成功合闸
4 S2 分闸失败 在自动模式下，S2 分闸时，未能成功分闸
5 S1 负载过流跳闸 过流动作设置为跳闸，S1 带载时，电流超过设定阈值
6 S2 负载过流跳闸 过流动作设置为跳闸，S2 带载时，电流超过设定阈值
强制分断（消防输入）动作设置为故障，强制分断输入有效时，强
7 强制分断故障
制分断警告报警。
8 S1 发电机组故障 S1 发电 S2 发电时，S1 不能正常开机
9 S2 发电机组故障 S1 发电 S2 发电时，S2 不能正常开机
10 开关脱扣报警 开关脱扣报警输入有效
11 同步失败故障 同步失败动作设置为故障，同步等待超时后故障报警。
S1 合闸信号输入和 S2 合闸信号输入同时有效超过 300 毫秒后故障
12 两路同时合闸故障
报警。
S1 合闸后负载端无电压超过 1 分钟后故障报警(负载电压监测使能
13 S1 负载端无电故障
时)。
S2 合闸后负载端无电压超过 1 分钟后故障报警(负载电压监测使能
14 S2 负载端无电故障
时)。
15 开关输出电压异常故障 输入口配置”输出电压异常故障”，当输入有效时，故障报警。

表 14 提示信息

提示信息有效时，显示2秒钟后消失。
序号 状态名称 描 述
1 请复位报警 在故障报警时，报警未解除前，手动切换到自动模式的提示信息。
2 S1 已经合闸 在 S1 已经合闸时，按下 S2 合闸键时的提示信息。
3 S2 已经合闸 在 S2 已经合闸时，按下 S1 合闸键时的提示信息。
在面板锁定输入有效时，按下面板按键（自动键、手动键、S1 合闸
4 面板按键锁定
键、S2 合闸键、分闸键、报警复位键）时的提示信息。

表 15 其它状态信息

序号 状态名称 描 述
1 开机禁止 发电机组开机禁止输入有效
2 开关转换禁止输入 自动模式下，此输入有效时，ATS 不再切换
3 S1 禁止带载 S1 禁止带载输入有效
4 S2 禁止带载 S2 禁止带载输入有效
5 NEL1 跳闸 非重要负载 NEL1 卸载输出
6 NEL2 跳闸 非重要负载 NEL2 卸载输出
7 NEL3 跳闸 非重要负载 NEL3 卸载输出
8 远端开机带载 远端开机带载输入有效
9 远端开机不带载 远端开机不带载输入有效
10 市电异常开机 市电异常时开机
11 发电机组开机 发电机组开机时有效
12 自动模式 当前状态为自动模式
13 手动模式 当前状态为手动模式
