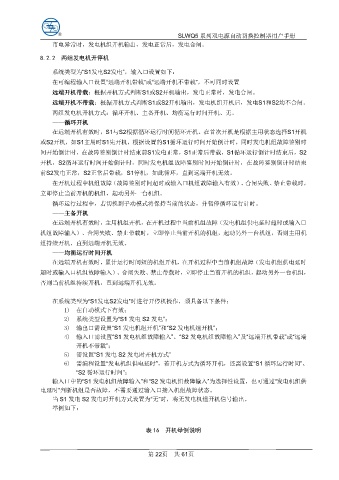

SLWQ5 系列双电源自动切换控制器用户手册
市电异常时，发电机组开机输出，发电正常后，发电合闸。
8.2.2 两组发电机开停机
系统类型为“S1发电S2发电”，输入口设置如下：
在可编程输入口设置“远端开机带载”或“远端开机不带载”，不可同时设置
远端开机带载：根据开机方式判断S1或S2开机输出，发电正常时，发电合闸。
远端开机不带载：根据开机方式判断S1或S2开机输出，发电机组开机后，发电S1和S2均不合闸。
两组发电机开机方式：循环开机、主备开机、均衡运行时间开机、无。
——循环开机
在远端开机有效时，S1与S2根据循环运行时间循环开机。在首次开机是根据主用状态选择S1开机
或S2开机，如S1主用时S1先开机，根据设置的S1循环运行时间开始倒计时，同时发电机组故障鉴别时
间开始倒计时，在故障鉴别倒计时结束前S1发电正常，S1正常后带载，S1循环运行倒计时结束后，S2
开机，S2循环运行时间开始倒计时，同时发电机组故障鉴别时间开始倒计时，在故障鉴别倒计时结束
前S2发电正常，S2正常后带载，S1停机，如此循环，直到远端开机无效。
在开机过程中机组故障（故障鉴别时间超时或输入口机组故障输入有效）、合闸失败、禁止带载时，
立即停止当前开机的机组，起动另外一台机组。
循环运行过程中，若切换到手动模式将保持当前的状态，并暂停循环运行计时。
——主备开机
在远端开机有效时，主用机组开机，在开机过程中当前机组故障（发电机组供电延时超时或输入口
机组故障输入）、合闸失败、禁止带载时，立即停止当前开机的机组，起动另外一台机组，否则主用机
组持续开机，直到远端开机无效。
——均衡运行时间开机
在远端开机有效时，累计运行时间短的机组开机，在开机过程中当前机组故障（发电机组供电延时
超时或输入口机组故障输入）、合闸失败、禁止带载时，立即停止当前开机的机组，起动另外一台机组，
否则当前机组持续开机，直到远端开机无效。
在系统类型为“S1发电S2发电”时进行开停机操作，须具备以下条件：
1) 在自动模式下有效；
2) 系统类型设置为“S1 发电 S2 发电”；
3) 输出口需设置“S1 发电机组开机”和“S2 发电机组开机”；
4) 输入口需设置“S1 发电机组故障输入”、“S2 发电机组故障输入”及“远端开机带载”或“远端
开机不带载”；
5) 需设置“S1 发电 S2 发电时开机方式”
6) 需编程设置“发电机组供电延时”，若开机方式为循环开机，还需设置“S1 循环运行时间”、
“S2 循环运行时间”；
输入口中的“S1 发电机组故障输入”和“S2 发电机组故障输入”为选择性设置，也可通过“发电机组供
电延时”判断机组是否故障，不需要通过输入口接入机组故障状态。
当 S1 发电 S2 发电时开机方式设置为“无”时，将无发电机组开机信号输出。
举例如下：
表 16 开机举例说明
第 22页 共 61页
