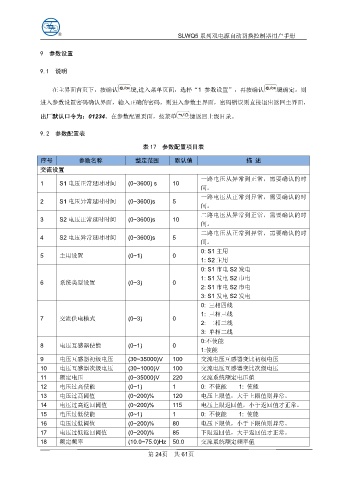

Page 23 - SLWQ5系列双电源自动切换控制器-上海上联实业集团

SLWQ5 系列双电源自动切换控制器用户手册

9 参数设置

9.1 说明

在主界面首页下，按确认 键,进入菜单页面，选择“1 参数设置”，再按确认 键确定，则

进入参数设置密码确认界面，输入正确的密码，则进入参数主界面，密码错误则直接退出返回主界面，

出厂默认口令为：01234。在参数配置页面，按菜单 键返回上级目录。

9.2 参数配置表

表 17 参数配置项目表
序号 参数名称 整定范围 默认值 描 述
交流设置
一路电压从异常到正常，需要确认的时
1 S1 电压正常延时时间 (0~3600) s 10
间。
一路电压从正常到异常，需要确认的时
2 S1 电压异常延时时间 (0~3600)s 5
间。
二路电压从异常到正常，需要确认的时
3 S2 电压正常延时时间 (0~3600)s 10
间。
二路电压从正常到异常，需要确认的时
4 S2 电压异常延时时间 (0~3600)s 5
间。
0: S1 主用
5 主用设置 (0~1) 0
1: S2 主用
0: S1 市电 S2 发电
1: S1 发电 S2 市电
6 系统类型设置 (0~3) 0
2: S1 市电 S2 市电
3: S1 发电 S2 发电
0: 三相四线
1: 三相三线
7 交流供电模式 (0~3) 0
2: 二相三线
3: 单相二线
0:不使能
8 电压互感器使能 (0~1) 0
1:使能
9 电压互感器初级电压 (30~35000)V 100 交流电压互感器变比初级电压
10 电压互感器次级电压 (30~1000)V 100 交流电压互感器变比次级电压
11 额定电压 (0~35000)V 220 交流系统额定电压值
12 电压过高使能 (0~1) 1 0: 不使能 1: 使能
13 电压过高阈值 (0~200)% 120 电压上限值，大于上限值则异常。
14 电压过高返回阈值 (0~200)% 115 电压上限返回值，小于返回值才正常。
15 电压过低使能 (0~1) 1 0: 不使能 1: 使能
16 电压过低阈值 (0~200)% 80 电压下限值，小于下限值则异常。
17 电压过低返回阈值 (0~200)% 85 下限返回值，大于返回值才正常。
18 额定频率 (10.0~75.0)Hz 50.0 交流系统额定频率值

第 24页 共 61页
