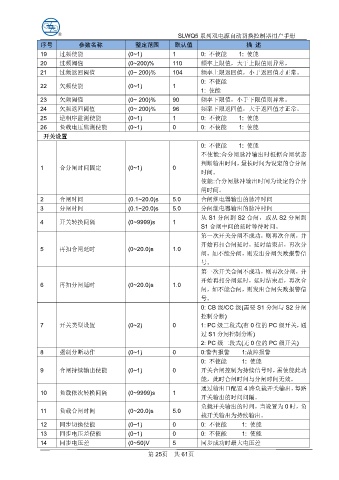

SLWQ5 系列双电源自动切换控制器用户手册
序号 参数名称 整定范围 默认值 描 述
19 过频使能 (0~1) 1 0: 不使能 1: 使能
20 过频阈值 (0~200)% 110 频率上限值，大于上限值则异常。
21 过频返回阈值 (0~ 200)% 104 频率上限返回值，小于返回值才正常。
0: 不使能
22 欠频使能 (0~1) 1
1: 使能
23 欠频阈值 (0~ 200)% 90 频率下限值，小于下限值则异常。
24 欠频返回阈值 (0~ 200)% 96 频率下限返回值，大于返回值才正常。
25 逆相序监测使能 (0~1) 1 0: 不使能 1: 使能
26 负载电压监测使能 (0~1) 0 0: 不使能 1: 使能
开关设置
0: 不使能 1: 使能
不使能:合分闸脉冲输出时根据合闸状态
判断输出时间，最长时间为设定的合分闸
1 合分闸时间固定 (0~1) 0
时间。
使能:合分闸脉冲输出时间为设定的合分
闸时间。
2 合闸时间 (0.1~20.0)s 5.0 合闸继电器输出的脉冲时间
3 分闸时间 (0.1~20.0)s 5.0 分闸继电器输出的脉冲时间
从 S1 分闸到 S2 合闸，或从 S2 分闸到
4 开关转换间隔 (0~9999)s 1
S1 合闸中间的延时等待时间。
第一次开关分闸不成功，则再次合闸，并
开始再扣合闸延时，延时结束后，再次分
5 再扣合闸延时 (0~20.0)s 1.0
闸，如不能分闸，则发出分闸失败报警信
号。
第一次开关合闸不成功，则再次分闸，并
开始再扣分闸延时，延时结束后，再次合
6 再扣分闸延时 (0~20.0)s 1.0
闸，如不能合闸，则发出合闸失败报警信
号。
0: CB 级/CC 级(需要 S1 分闸与 S2 分闸
控制分断)
7 开关类型设置 (0~2) 0 1: PC 级三段式(有 0 位的 PC 级开关，通
过 S1 分闸控制分断)
2: PC 级二段式(无 0 位的 PC 级开关)
8 强制分断动作 (0~1) 0 0:警告报警 1:故障报警
0: 不使能 1: 使能
9 合闸持续输出使能 (0~1) 0 开关合闸控制为持续信号时，需使能此功
能，此时合闸时间与分闸时间无效。
通过输出口配置 4 路负载开关输出，每路
10 负载依次转换间隔 (0~9999)s 1
开关输出的时间间隔。
负载开关输出的时间，当设置为 0 时，负
11 负载合闸时间 (0~20.0)s 5.0
载开关输出为持续输出。
12 同步切换使能 (0~1) 0 0: 不使能 1: 使能
13 同步电压差使能 (0~1) 0 0: 不使能 1: 使能
14 同步电压差 (0~50)V 5 同步成功时最大电压差

第 25页 共 61页
