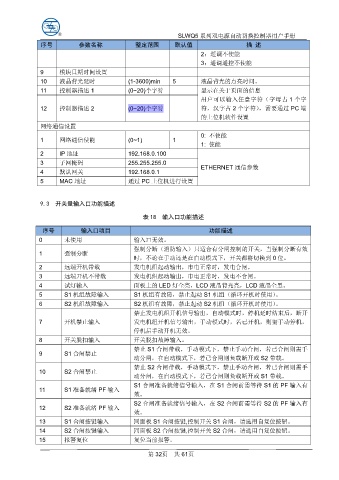

SLWQ5 系列双电源自动切换控制器用户手册
序号 参数名称 整定范围 默认值 描 述
2：遥调不使能
3：遥调遥控不使能
9 模块日期时间设置
10 液晶背光延时 (1-3600)min 5 液晶背光的点亮时间。
11 控制器描述 1 (0~20)个字符 显示在关于页面的信息
用户可以输入任意字符（字母占 1 个字
12 控制器描述 2 (0~20)个字符 符，汉字占 2 个字符），需要通过 PC 端
的上位机软件设置
网络通信设置
0: 不使能
1 网络通信使能 (0~1) 1
1: 使能
2 IP 地址 192.168.0.100
3 子网掩码 255.255.255.0 ETHERNET 通信参数
4 默认网关 192.168.0.1
5 MAC 地址 通过 PC 上位机进行设置

9.3 开关量输入口功能描述

表 18 输入口功能描述

序号 输入口项目 功能描述
0 未使用 输入口无效。
强制分断（消防输入）只适合有分闸控制的开关，当强制分断有效
1 强制分断
时，不论在手动还是在自动模式下，开关都将切换到 0 位。
2 远端开机带载 发电机组起动输出，市电正常时，发电合闸。
3 远端开机不带载 发电机组起动输出，市电正常时，发电不合闸。
4 试灯输入 面板上的 LED 灯全亮，LCD 液晶背光亮，LCD 液晶全黑。
5 S1 机组故障输入 S1 机组有故障，禁止起动 S1 机组（循环开机时使用）。
6 S2 机组故障输入 S2 机组有故障，禁止起动 S2 机组（循环开机时使用）。
禁止发电机组开机信号输出，自动模式时，停机延时结束后，断开
7 开机禁止输入 发电机组开机信号输出，手动模式时，若已开机，则需手动停机，
停机后手动开机无效。
8 开关脱扣输入 开关脱扣故障输入。
禁止 S1 合闸带载，手动模式下，禁止手动合闸，若已合闸则需手
9 S1 合闸禁止
动分闸，在自动模式下，若已合闸则负载断开或 S2 带载。
禁止 S2 合闸带载，手动模式下，禁止手动合闸，若已合闸则需手
10 S2 合闸禁止
动分闸，在自动模式下，若已合闸则负载断开或 S1 带载。
S1 合闸准备就绪信号输入，在 S1 合闸前需等待 S1 的 PF 输入有
11 S1 准备就绪 PF 输入
效。
S2 合闸准备就绪信号输入，在 S2 合闸前需等待 S2 的 PF 输入有
12 S2 准备就绪 PF 输入
效。
13 S1 合闸按键输入 同面板 S1 合闸按键,控制开关 S1 合闸，请选用自复位按钮。
14 S2 合闸按键输入 同面板 S2 合闸按键,控制开关 S2 合闸，请选用自复位按钮。
15 报警复位 复位当前报警。

第 32页 共 61页
