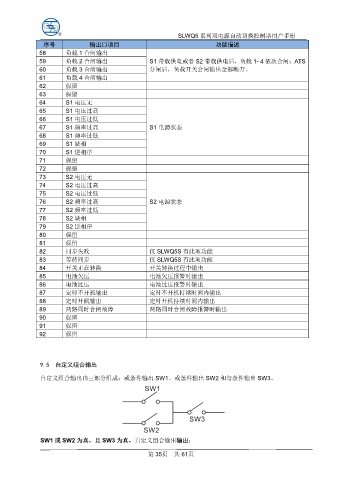

SLWQ5 系列双电源自动切换控制器用户手册
序号 输出口项目 功能描述
58 负载 1 合闸输出
59 负载 2 合闸输出 S1 带载供电或者 S2 带载供电后，负载 1- 4 依次合闸；ATS
60 负载 3 合闸输出 分闸后，负载开关合闸输出全部断开。
61 负载 4 合闸输出
62 保留
63 保留
64 S1 电压无
65 S1 电压过高
66 S1 电压过低
67 S1 频率过高 S1 电源状态
68 S1 频率过低
69 S1 缺相
70 S1 逆相序
71 保留
72 保留
73 S2 电压无
74 S2 电压过高
75 S2 电压过低
76 S2 频率过高 S2 电源状态
77 S2 频率过低
78 S2 缺相
79 S2 逆相序
80 保留
81 保留
82 同步失败 仅 SLWQ5S 有此项功能
83 等待同步 仅 SLWQ5S 有此项功能
84 开关正在转换 开关转换过程中输出
85 电池欠压 电池欠压报警时输出
86 电池过压 电池过压报警时输出
87 定时不开机输出 定时不开机持续时间内输出
88 定时开机输出 定时开机持续时间内输出
89 两路同时合闸故障 两路同时合闸故障报警时输出
90 保留
91 保留
92 保留
9.5 自定义组合输出
自定义组合输出由三部分组成：或条件输出 SW1、或条件输出 SW2 和与条件输出 SW3。
SW1 或 SW2 为真，且 SW3 为真，自定义组合输出输出；
第 35页 共 61页
