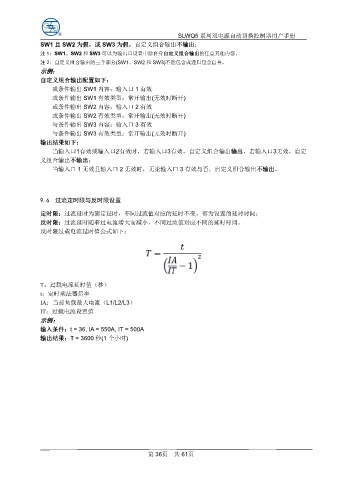

SLWQ5 系列双电源自动切换控制器用户手册
SW1 且 SW2 为假，或 SW3 为假，自定义组合输出不输出；
注 1：SW1、SW2 和 SW3 可以为输出口设置中除自身自定义组合输出的任意其他内容。
注 2：自定义组合输出的三个部分(SW1、SW2 和 SW3)不能包含或递归包含自身。
示例：
自定义组合输出配置如下：
或条件输出 SW1 内容：输入口 1 有效
或条件输出 SW1 有效类型：常开输出(无效时断开)
或条件输出 SW2 内容：输入口 2 有效
或条件输出 SW2 有效类型：常开输出(无效时断开)

与条件输出 SW3 内容：输入口 3 有效
与条件输出 SW3 有效类型：常开输出(无效时断开)
输出结果如下：
当输入口1有效或输入口2有效时，若输入口3有效，自定义组合输出输出，若输入口3无效，自定
义组合输出不输出；
当输入口 1 无效且输入口 2 无效时，无论输入口 3 有效与否，自定义组合输出不输出。

9.6 过流定时限与反时限设置

定时限：过流延时为固定延时，不同过流值对应的延时不变，都为设置的延时时间；
反时限：过流延时随着过电流增大而减小，不同过流值对应不同的延时时间。
反时限过载电流延时值公式如下：

T：过载电流延时值（秒）
t：定时乘法器倍率
IA：当前负载最大电流（L1/L2/L3）
IT：过载电流设置值
示例：
输入条件：t = 36, IA = 550A, IT = 500A
输出结果：T = 3600 秒(1 个小时)

第 36页 共 61页
