SLWQ5 系列双电源自动切换控制器用户手册

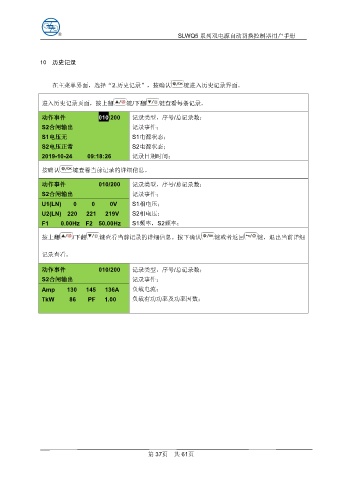

10 历史记录
在主菜单界面，选择“2.历史记录”，按确认 键进入历史记录界面。
进入历史记录页面，按上翻 键/下翻 键查看每条记录。
动作事件 010/200 记录类型，序号/总记录数；
S2合闸输出 记录事件；
S1电压无 S1电源状态；
S2电压正常 S2电源状态；
2019-10-24 09:18:26 记录日期时间；
按确认 键查看当前记录的详细信息。
动作事件 010/200 记录类型，序号/总记录数；
S2合闸输出 记录事件；
U1(LN) 0 0 0V S1相电压；
U2(LN) 220 221 219V S2相电压；
F1 0.00Hz F2 50.00Hz S1频率，S2频率；
按上翻 /下翻 键查看当前记录的详细信息。按下确认 键或者返回 键，退出当前详细
记录查看。
动作事件 010/200 记录类型，序号/总记录数；
S2合闸输出 记录事件；
Amp 130 145 136A 负载电流；
TkW 86 PF 1.00 负载有功功率及功率因数；
第 37页 共 61页
