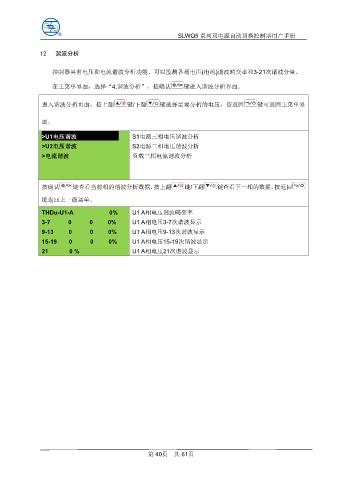

SLWQ5 系列双电源自动切换控制器用户手册
12 谐波分析
控制器具有电压和电流谐波分析功能，可以监测各相电压(电流)谐波畸变率和3-21次谐波分量。
在主菜单界面，选择“4.谐波分析”，按确认 键进入谐波分析界面。
进入谐波分析页面，按上翻 键/下翻 键选择需要分析的电压，按返回 键可返回主菜单界
面。
>U1电压谐波 S1电源三相电压谐波分析
>U2电压谐波 S2电源三相电压谐波分析
>电流谐波 负载三相电流谐波分析
按确认 键查看当前相的谐波分析数据，按上翻 键/下翻 键查看下一相的数据，按返回
键返回上一级菜单。
THDu-U1-A 0% U1 A相电压谐波畸变率
3-7 0 0 0% U1 A相电压3-7次谐波显示
9-13 0 0 0% U1 A相电压9-13次谐波显示
15-19 0 0 0% U1 A相电压15-19次谐波显示
21 0 % U1 A相电压21次谐波显示
第 40页 共 61页
