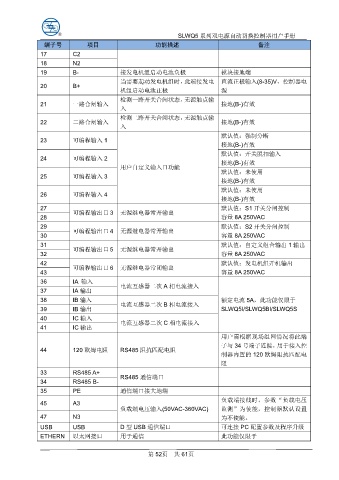

SLWQ5 系列双电源自动切换控制器用户手册
端子号 项目 功能描述 备注
17 C2
18 N2
19 B- 接发电机组启动电池负极 模块接地端
当需要起动发电机组时，此端接发电 直流正极输入(8-35)V，控制器电
20 B+
机组启动电池正极 源
检测一路开关合闸状态，无源触点输
21 一路合闸输入 接地(B-)有效
入
检测二路开关合闸状态，无源触点输
22 二路合闸输入 接地(B-)有效
入
默认值：强制分断
23 可编程输入 1
接地(B-)有效
默认值：开关脱扣输入
24 可编程输入 2
接地(B-)有效
用户自定义输入口功能
25 可编程输入 3 默认值：未使用
接地(B-)有效
默认值：未使用
26 可编程输入 4
接地(B-)有效
27 可编程输出口 3 无源继电器常开输出 默认值：S1 开关分闸控制
28 容量 8A 250VAC
29 可编程输出口 4 无源继电器常开输出 默认值：S2 开关分闸控制
30 容量 8A 250VAC
31 可编程输出口 5 无源继电器常开输出 默认值：自定义组合输出 1 输出
32 容量 8A 250VAC
42 可编程输出口 6 无源继电器常闭输出 默认值：发电机组开机输出
43 容量 8A 250VAC
36 IA 输入
电流互感器二次 A 相电流接入
37 IA 输出
38 IB 输入 电流互感器二次 B 相电流接入 额定电流 5A，此功能仅限于
39 IB 输出 SLWQ5I/SLWQ5BI/SLWQ5S
40 IC 输入 电流互感器二次 C 相电流接入
41 IC 输出
用户需根据现场组网情况将此端
子与 34 号端子连接，用于接入控
44 120 欧姆电阻 RS485 阻抗匹配电阻
制器内置的 120 欧姆阻抗匹配电
阻
33 RS485 A+ RS485 通信端口
34 RS485 B-
35 PE 通信端口接大地端
45 A3 负载端接线时，参数“负载电压
负载端电压输入(50VAC-360VAC) 监测”为使能，控制器默认设置
47 N3 为不使能。
USB USB D 型 USB 通信端口 可连接 PC 配置参数及程序升级
ETHERN 以太网接口 用于通信 此功能仅限于
第 52页 共 61页
