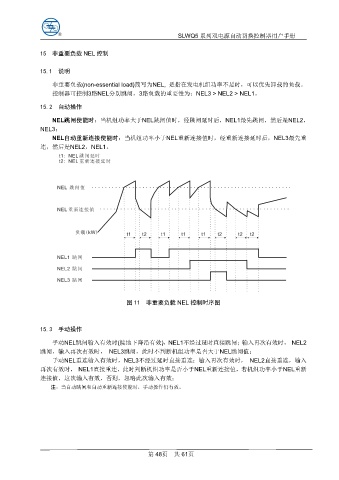

SLWQ5 系列双电源自动切换控制器用户手册
15 非重要负载 NEL 控制
15.1 说明
非重要负载(non-essential load)简写为NEL, 是指在发电机组功率不足时，可以优先卸载的负载。
控制器可控制3路NEL分别跳闸，3路负载的重要性为：NEL3 > NEL2 > NEL1。
15.2 自动操作
NEL跳闸使能时：当机组功率大于NEL跳闸值时，经跳闸延时后，NEL1最先跳闸，然后是NEL2，
NEL3；
NEL自动重新连接使能时：当机组功率小于NEL重新连接值时，经重新连接延时后，NEL3最先重
连，然后是NEL2，NEL1。
图 11 非重要负载 NEL 控制时序图
15.3 手动操作
手动NEL跳闸输入有效时(接地下降沿有效)，NEL1不经过延时直接跳闸；输入再次有效时， NEL2
跳闸，输入再次有效时， NEL3跳闸，此时不判断机组功率是否大于NEL跳闸值；
手动NEL重连输入有效时，NEL3不经过延时直接重连；输入再次有效时， NEL2直接重连，输入
再次有效时， NEL1直接重连，此时判断机组功率是否小于NEL重新连接值，若机组功率小于NEL重新
连接值，这次输入有效，否则，忽略此次输入有效；
注：当自动跳闸和自动重新连接使能时，手动操作仍有效。
