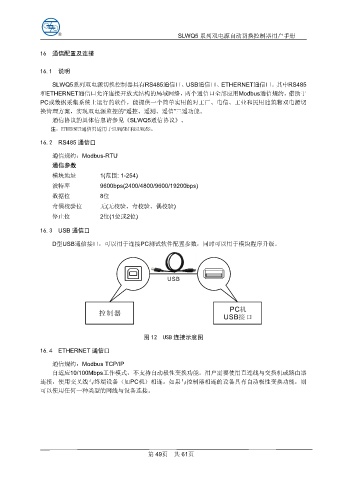

SLWQ5 系列双电源自动切换控制器用户手册
16 通信配置及连接
16.1 说明
SLWQ5系列双电源切换控制器具有RS485通信口、USB通信口、ETHERNET通信口。其中RS485
和ETHERNET通信口允许连接开放式结构的局域网络，两个通信口全部应用Modbus通信规约，借助于
PC或数据采集系统上运行的软件，能提供一个简单实用的对工厂、电信、工业和民用建筑物双电源切
换管理方案，实现双电源监控的“遥控、遥测、遥信”三遥功能。
通信协议的具体信息请参见《SLWQ5通信协议》。
注：ETHERNET通信只适用于SLWQ5BI和SLWQ5S。
16.2 RS485 通信口
通信规约：Modbus-RTU
通信参数
模块地址 1(范围: 1-254)
波特率 9600bps(2400/4800/9600/19200bps)
数据位 8位
奇偶校验位 无(无校验、奇校验、偶校验)
停止位 2位(1位或2位)
16.3 USB 通信口
D型USB通信接口，可以用于连接PC测试软件配置参数，同时可以用于模块程序升级。
图 12 USB 连接示意图
16.4 ETHERNET 通信口
通信规约：Modbus TCP/IP
自适应10/100Mbps工作模式，不支持自动极性变换功能。用户需要使用直连线与交换机或路由器
连接，使用交叉线与终端设备（如PC机）相连。如果与控制器相连的设备具有自动极性变换功能，则
可以使用任何一种类型的网线与设备连接。
第 49页 共 61页
