P. 52

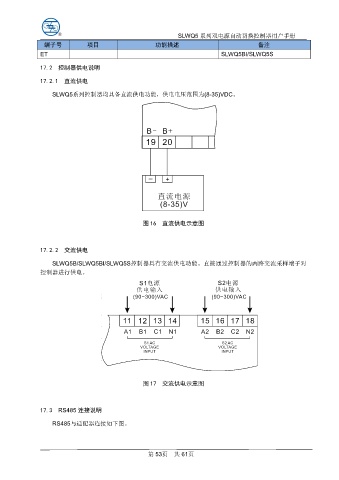

SLWQ5 系列双电源自动切换控制器用户手册
端子号 项目 功能描述 备注
ET SLWQ5BI/SLWQ5S
17.2 控制器供电说明
17.2.1 直流供电
SLWQ5系列控制器均具备直流供电功能，供电电压范围为(8-35)VDC。
图 16 直流供电示意图
17.2.2 交流供电
SLWQ5B/SLWQ5BI/SLWQ5S控制器具有交流供电功能。直接通过控制器的两路交流采样端子对
控制器进行供电。
图 17 交流供电示意图
17.3 RS485 连接说明
RS485与适配器连接如下图。
第 53页 共 61页
