SLWQ5 系列双电源自动切换控制器用户手册
17 端口定义
17.1 控制器端口描述

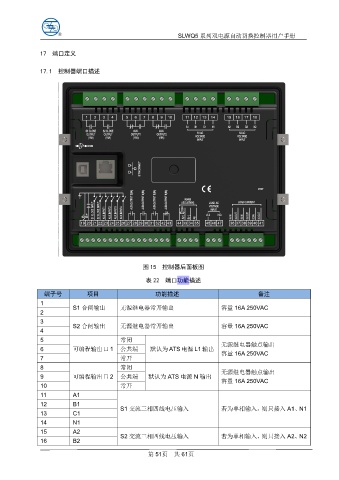

图 15 控制器后面板图
表 22 端口功能描述
端子号 项目 功能描述 备注
1 S1 合闸输出 无源继电器常开输出 容量 16A 250VAC
2
3
S2 合闸输出 无源继电器常开输出 容量 16A 250VAC
4
5 常闭 无源继电器触点输出
6 可编程输出口 1 公共端 默认为 ATS 电源 L1 输出 容量 16A 250VAC
7 常开
8 常闭 无源继电器触点输出
9 可编程输出口 2 公共端 默认为 ATS 电源 N 输出 容量 16A 250VAC
10 常开
11 A1
12 B1
S1 交流三相四线电压输入 若为单相输入，则只接入 A1、N1
13 C1
14 N1
15 A2 S2 交流三相四线电压输入 若为单相输入，则只接入 A2、N2
16 B2
