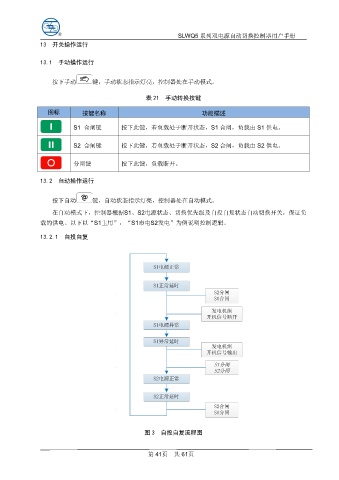

SLWQ5 系列双电源自动切换控制器用户手册
13 开关操作运行
13.1 手动操作运行
按下手动 键，手动状态指示灯亮，控制器处在手动模式。
表 21 手动转换按键
图标 按键名称 功能描述
S1 合闸键 按下此键，若负载处于断开状态，S1 合闸，负载由 S1 供电。
S2 合闸键 按下此键，若负载处于断开状态，S2 合闸，负载由 S2 供电。
分闸键 按下此键，负载断开。
13.2 自动操作运行
按下自动 键，自动状态指示灯亮，控制器处在自动模式。
在自动模式下，控制器根据S1、S2电源状态、切换优先级及自投自复状态自动切换开关，保证负
载的供电。以下以“S1主用”，“S1市电S2发电”为例说明控制逻辑。
13.2.1 自投自复
图 3 自投自复流程图
