SLWQ5 系列双电源自动切换控制器用户手册

14 ATS 供电电源

14.1 直流供电

设置开关供电类型为直流供电。当开关为直流供电，则认为开关在任何时候都是可以切换的，包括
S1和S2均断电时。

14.2 交流供电

如果使用交流供电，ATS开关的供电电源由控制器智能控制供电，只要有一路电压正常就能保证

ATS电源供电正常，使其能正常切换动作。

使用交流供电需确认以下参数：

——开关供电类型为交流供电；
——交流供电电压上下限阈值是否满足要求；
——输出口设置的 ATS 供电电源为相电压或线电压；

以ATS供电电源为相电压(A-N)为例：
交流电源的额定电压设置为220V，设置交流供电电压下限为额定电压的70%，上限为额定电压的
130%。将可编程输出口1设置为“ATS电源L1”，可编程输出口2设置为“ATS电源N”。

将S1和S2的相电压L1分别接入可编程口1的常闭点(端子5)和常开点(端子7)，将S1和S2的N相分别
接入可编程口2的常闭点(端子8)和常开点(端子10)，然后将可编程口1和可编程口2的公共点接入ATS供
电电源。接线方法如下图：

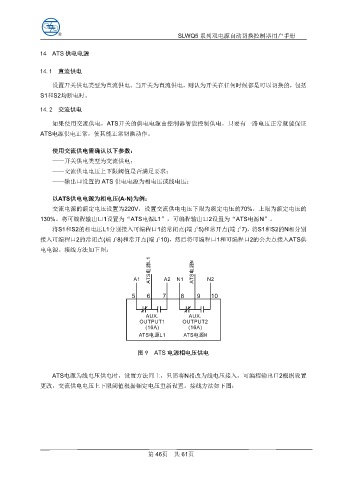

图 9 ATS 电源相电压供电

ATS电源为线电压供电时，设置方法同上，只需将N相改为线电压接入，可编程输出口2根据设置
更改，交流供电电压上下限阈值根据额定电压重新设置。接线方法如下图：
