SLWQ5 系列双电源自动切换控制器用户手册

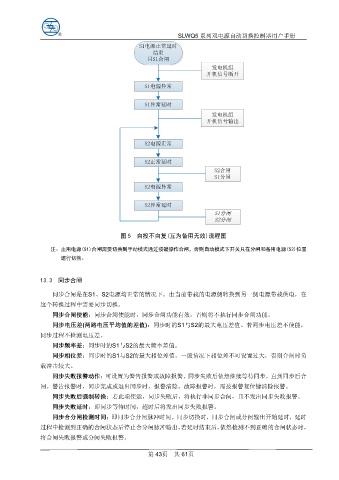

图 5 自投不自复(互为备用无效)流程图

注：主用电源(S1)合闸需要切换到手动模式通过按键操作合闸，否则自动模式下开关只在分闸和备用电源(S2)位置
进行切换。

13.3 同步合闸

同步合闸是在S1、S2电源均正常的情况下，由当前带载的电源侧转换到另一侧电源带载供电，在
这个转换过程中需要同步切换。
同步合闸使能：同步合闸使能时，同步合闸功能有效，否则将不执行同步合闸功能。

同步电压差(两路电压平均值的差值)：同步时的S1与S2的最大电压差值。若同步电压差不使能，
同步过程不检测电压差。
同步频率差：同步时的S1与S2的最大频率差值。
同步相位差：同步时的S1与S2的最大相位差值，一般情况下相位差不可设置过大，否则合闸时负

载冲击较大。
同步失败报警动作：可设置为警告报警或故障报警。同步失败后依然继续等待同步，直到同步后合
闸。警告报警时，同步完成或退出同步时，报警清除。故障报警时，需按报警复位键清除报警。
同步失败后强制转换：若此项使能，同步失败后，将执行非同步合闸，且不发出同步失败报警。
同步失败延时：即同步等待时间，超时后将发出同步失败报警。

同步合分闸检测时间：即同步合分闸脉冲时间。同步切换时，同步合闸或分闸输出开始延时，延时
过程中检测到正确的合闸状态后停止合分闸脉冲输出，若延时结束后，依然检测不到正确的合闸状态时，
将合闸失败报警或分闸失败报警。

第 43页 共 61页
