SLWQ5 系列双电源自动切换控制器用户手册

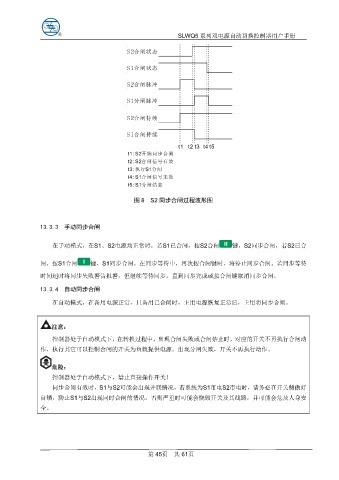

图 8 S2 同步合闸过程波形图
13.3.3 手动同步合闸
在手动模式，在S1、S2电源均正常时，若S1已合闸，按S2合闸 键，S2同步合闸，若S2已合
闸，按S1合闸 键，S1同步合闸。在同步等待中，再次按合闸键时，将停止同步合闸。若同步等待
时间超时将同步失败警告报警，但继续等待同步，直到同步完成或按合闸键取消同步合闸。
13.3.4 自动同步合闸
在自动模式，在备用电源正常，且备用已合闸时，主用电源恢复正常后，主用将同步合闸。
注意：
控制器处于自动模式下，在转换过程中，出现合闸失败或合闸禁止时，对应的开关不再执行合闸动
作，执行其它可以控制合闸的开关为负载提供电源。出现分闸失败，开关不再执行动作。
危险：
控制器处于自动模式下，禁止直接操作开关！
同步合闸有效时，S1与S2可能会出现并联情况，若系统为S1市电S2市电时，请务必在开关侧做好
自锁，防止S1与S2出现同时合闸的情况，否则严重时可能会烧毁开关及其线路，并可能会危及人身安
全。
