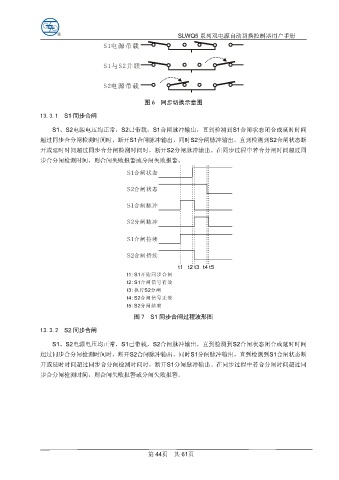

SLWQ5 系列双电源自动切换控制器用户手册
图 6 同步切换示意图
13.3.1 S1 同步合闸
S1、S2电源电压均正常，S2已带载，S1合闸脉冲输出，直到检测到S1合闸状态闭合或延时时间
超过同步合分闸检测时间时，断开S1合闸脉冲输出，同时S2分闸脉冲输出，直到检测到S2合闸状态断
开或延时时间超过同步合分闸检测时间时，断开S2分闸脉冲输出。在同步过程中若合分闸时间超过同
步合分闸检测时间，则合闸失败报警或分闸失败报警。
图 7 S1 同步合闸过程波形图
13.3.2 S2 同步合闸
S1、S2电源电压均正常，S1已带载，S2合闸脉冲输出，直到检测到S2合闸状态闭合或延时时间
超过同步合分闸检测时间时，断开S2合闸脉冲输出，同时S1分闸脉冲输出，直到检测到S1合闸状态断
开或延时时间超过同步合分闸检测时间时，断开S1分闸脉冲输出。在同步过程中若合分闸时间超过同
步合分闸检测时间，则合闸失败报警或分闸失败报警。
第 44页 共 61页
